Como identificar roscas pneumáticas: BSP, NPT, macho, fêmea, paralela e cônica

Comprar uma conexão com a rosca errada é um dos erros mais comuns em automação pneumática, e pode causar vazamentos, danos ao equipamento e retrabalho caro. Neste guia você aprende a identificar o tipo de rosca correto antes de fazer o pedido, usando apenas um paquímetro/régua e um pente de rosca.

1. Rosca macho ou fêmea?

Essa é a primeira e mais simples das classificações. Basta olhar para a peça:

ℹ️ Na grande maioria dos equipamentos pneumáticos — válvulas, cilindros, filtros — as roscas são fêmeas, prontas para receber uma conexão macho.

2. Rosca paralela ou cônica?

Essa é a diferença que mais confunde e mais causa erro de compra. O perfil da rosca define como a vedação é feita.

⚠️ Utilizar rosca paralela em conexões que exigem rosca cônica (ou vice-versa) pode causar vazamentos, mesmo com aplicação de fita PTFE. Por isso, não é aconselhado misturar os padrões.

3. Tipos de rosca mais comuns na pneumática

Rosca G (BSP / BSPP)

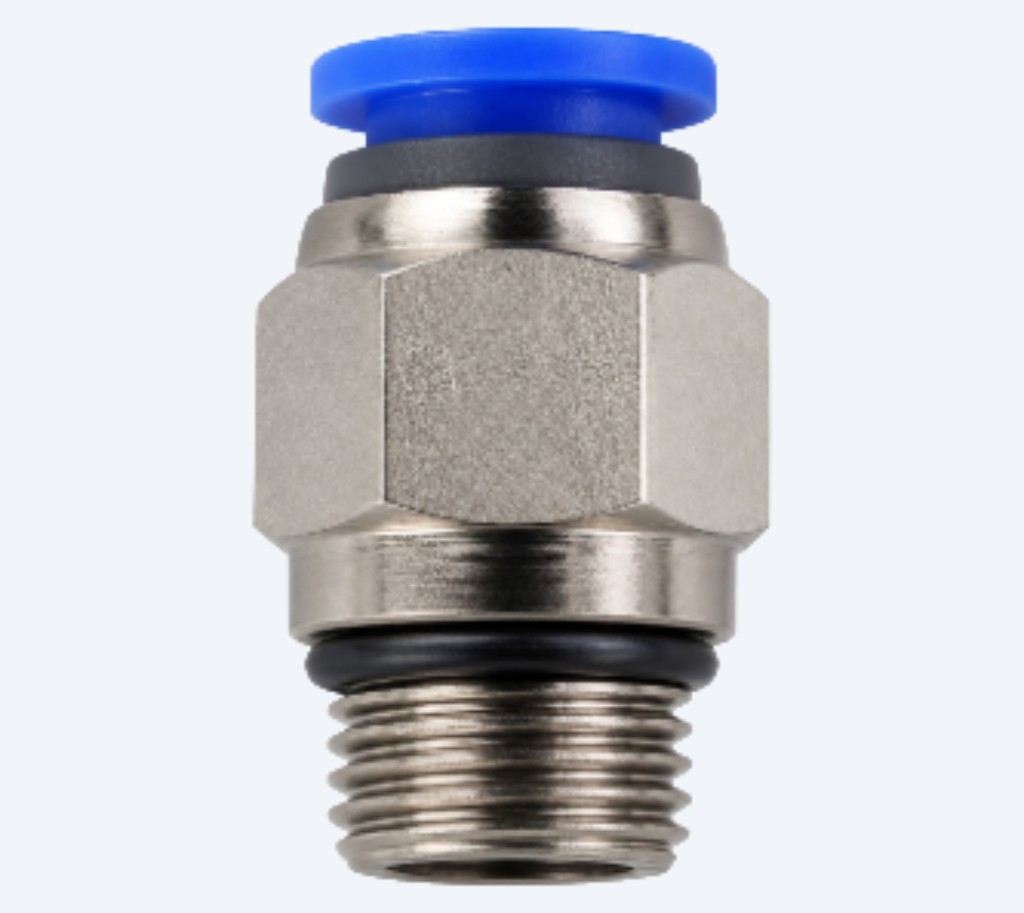

A mais utilizada no mercado brasileiro de automação. Segue a norma ISO 228. É paralela, medida em polegadas, e a vedação é por um anel o-ring. Nossas conexões usam predominantemente este padrão.

Tamanhos mais vendidos: G 1/8" · G 1/4" · G 3/8" · G 1/2". Importante: o número em polegadas não é o diâmetro real da rosca — é uma denominação histórica. Sempre confira na tabela dimensional.

Rosca NPT (National Pipe Taper)

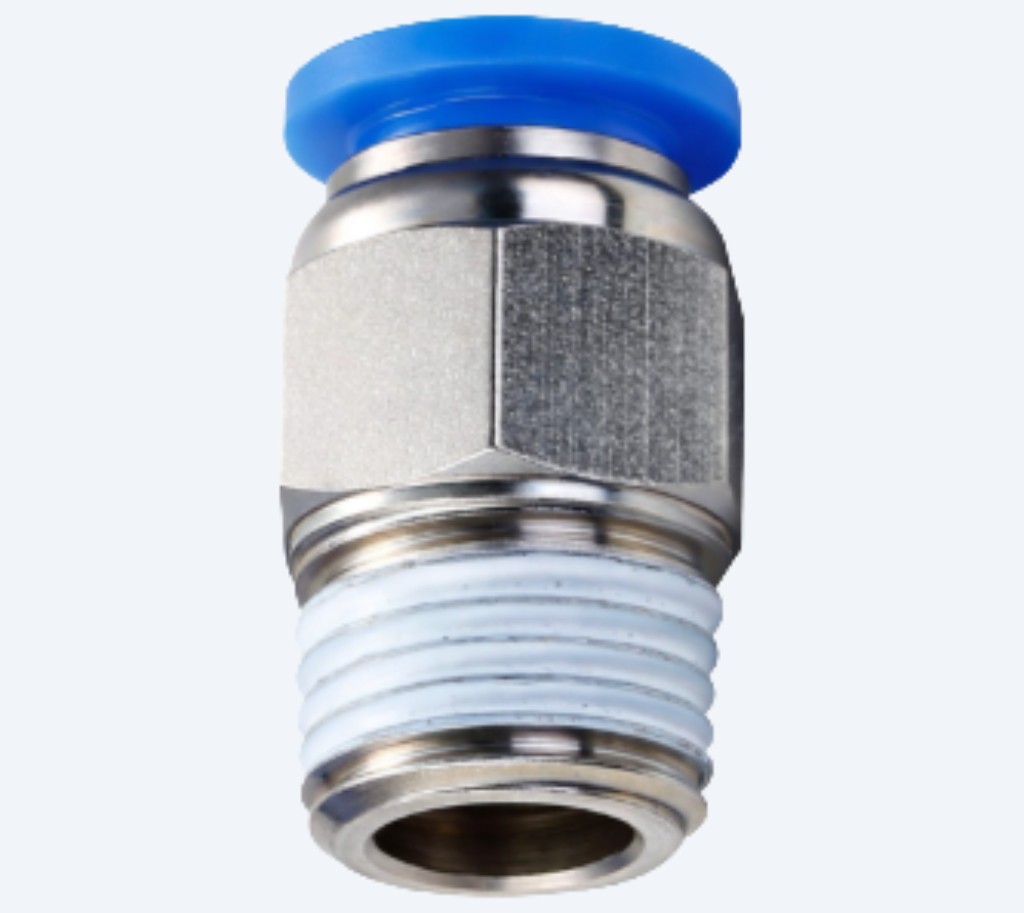

Padrão americano, norma ANSI B1.20.1. É cônica e a vedação se dá pelo aperto progressivo dos filetes, com auxílio de fita PTFE. Frequente em máquinas importadas dos EUA. Existe também o NPTF, com tolerâncias mais rígidas — dispensa selante.

Rosca Métrica (M)

Norma ISO 724, medida em milímetros. Usada em conexões menores, sensores de pressão e acessórios compactos. A mai comuns em pneumática é a M5.

4. Como medir e identificar uma rosca passo a passo

Com um paquímetro e um pente de rosca você identifica qualquer rosca em campo. Siga esta sequência:

• 1

  Identifique macho ou fêmea visualmente

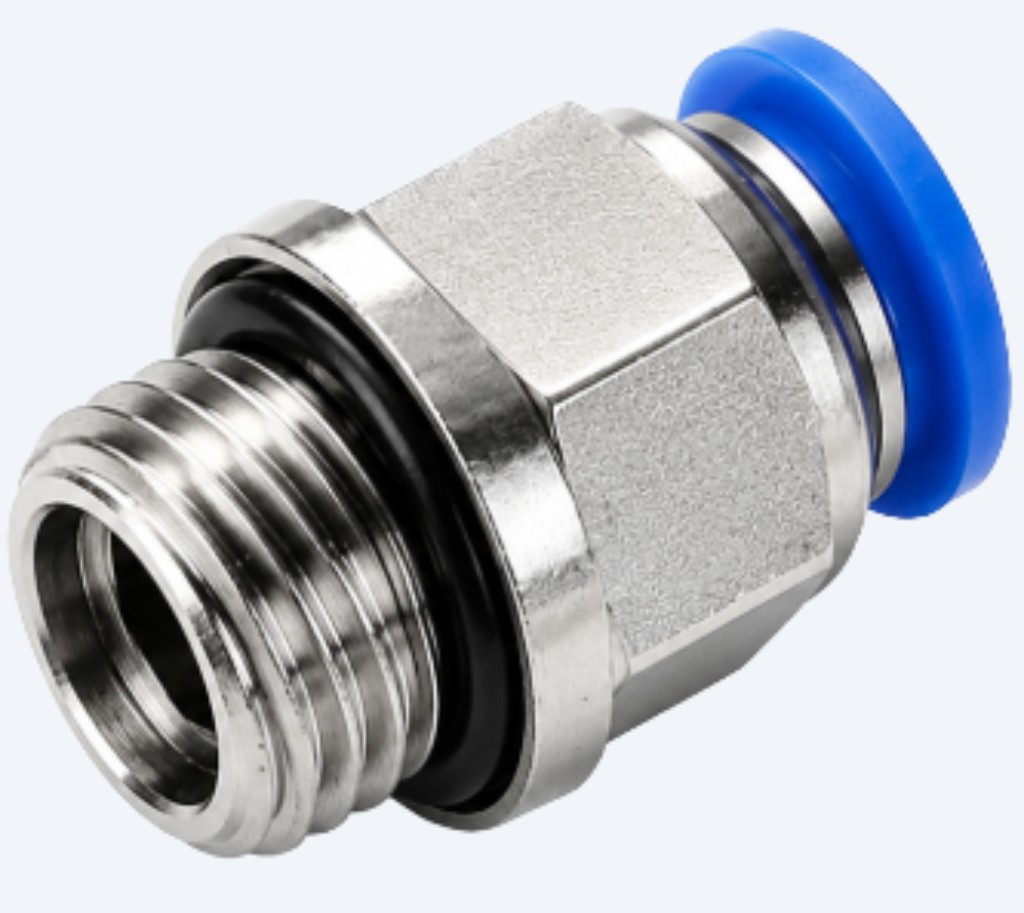

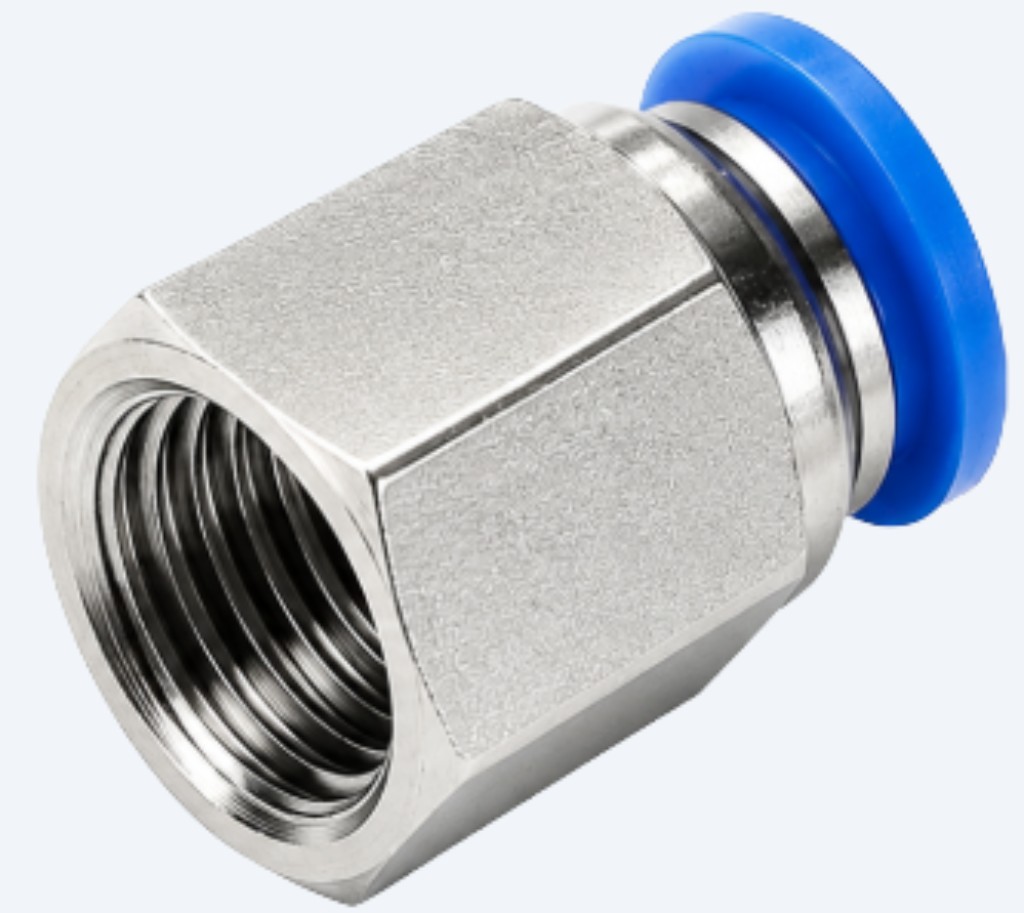

  Filetes do lado externo = macho. Filetes do lado interno = fêmea.

• 2

  Verifique se é cônica ou paralela

  Meça o diâmetro no início e no final da rosca com paquímetro. Se variar, é cônica. Se for constante, é paralela.

• 3

  Meça o diâmetro

  Rosca macho: maior diâmetro (crista do filete). Rosca fêmea: menor diâmetro interno (raiz), com paquímetro interno.

• 4

  Determine o passo com pente de rosca

  Encaixe o pente até o gabarito que "casa" perfeitamente. Em polegadas o passo é em fios por polegada (TPI); em métricas, em milímetros.

• 5

  Confirme na tabela de identificação

  Com diâmetro + passo em mãos, cruze com a tabela para confirmar o padrão exato.

5. Combinações compatíveis e incompatíveis

Na prática, é comum conectar roscas de padrões diferentes. A combinação mais frequente no Brasil é BSPT cônica macho em rosca G paralela fêmea — funciona bem porque o ângulo da cônica assenta na borda da fêmea paralela.

⚠️ Nunca misture NPT com G/BSP sem adaptador. Apesar de terem o mesmo passo em alguns tamanhos, o ângulo do filete é diferente (NPT: 60°, BSP: 55°) — isso causa dano e vazamento.

6. Como vedar corretamente

ℹ️ As conexões da linha Airtac disponíveis em nossa loja já vêm com selante aplicado de fábrica — não precisa de fita PTFE na instalação.
